Компактний, але потужний

Висока жорсткість конструкції

Конструкція машини оптимізована за допомогою аналізу кінцевих елементів (FEA), а колона має структуру А-типу, що забезпечує виняткову динамічну стабільність машини.

Висока швидкість

Прискорений хід трьох осей досягає 60 м/хв, а прискорення досягає 1G.

Стіл

Тонко відшліфована поверхня столу з відмінною рівністю.

※Максимальне навантаження 300 кг

	Лінійна напрямна роликового типу Використовуйте роликові напрямні для покращення стабільності. Порівняно з кульковою напрямною, роликова напрямна має кращу жорсткість, щоб мінімізувати можливу деформацію, спричинену механічною обробкою з великим навантаженням.
Двигун шпинделя з високим крутним моментом Максимальний крутний момент досягає 82 Н·м, що дозволяє конкурувати з обробними центрами великих розмірів. Крім того, його швидкий хід по трьох осях також сприяє ефективності виробництва.
	Шпиндель високої жорсткості - Макс. 12 000 об/хв - ББТ-30
Конструкція з довгим шиєм дозволяє уникнути перешкод у машині та дозволяє верстату обробляти складні заготовки. Внутрішній діаметр підшипника шпинделя досягає 50 мм, що покращує радіальну жорсткість і перевищує потужність свердлильного верстата, а також задовольняє потреби фрезерування та нарізання різьби.

Висока швидкість зміни інструменту

Високошвидкісний серводвигун приводить в рух інструментальний магазин, час кожного індексування становить лише 0,2 секунди. Крім того, ATC кулачкового типу забезпечує стабільну зміну інструменту та час TT лише 1,2 секунди.

Ефективна утилізація стружки

Похила металева пластина для видалення стружки може працювати з системою промивання станини верстата, вона забезпечує видатну ефективність видалення стружки під час обробки.

Демонстрація різання

Незалежно від свердління, намотування на стрічку, торцевого або торцевого фрезерування, ви будете вражати його швидкістю подачі та крутним моментом. Серія VTX може стати вашим найкращим партнером у обробці.

Робоча зона
Розмір столу, мм	850x400
Максимальна вага деталі, кг	300
Хід по осі - XYZ, мм	710400300
Від торця шпинделя до столу, мм	200~550
Від пола до поверхні стола, мм	850
Шпиндель
Виконання	вертикальний
Швидкість шпинделя, об/хв	12`000
Потужність приводу шпинделя, кВт	7,5
Хвостовик інструменту	SK-30 \| BBT-30
Інструментальний магазин
Кількість інструментів, шт	21
Діаметр інструмента, мм	Ø80
Довжина інструмента, мм	200
Вага інструмента, кг	3
Двигуни по осях
Швидкий хід по осям - XYZ, м/хв	606060
Робоча подача, мм*хв	1~20`000
Привід по осям - XYZ, кВт	1,81,82,7
Габарити та вага
Довжина×Ширина×Висота, мм	2100x2600x2700
Вага верстату, кг	3150

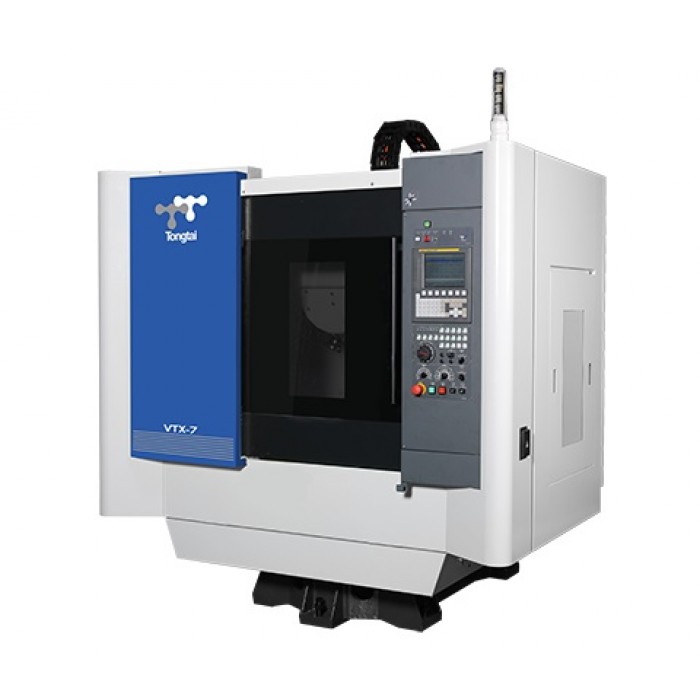

Вертикальний свердлильно-різьбонарізний обробний центр - VTX-7II

Модель: VTX-7II
Наявність: Предзаказ

Кількість
