​​ВИСОКА ШВИДКІСТЬ ТА ВИСОКА ТОЧНІСТЬ!



Конструкція машини C-типу

Завдяки аналізу FEM для оптимізації конструкції машини та розподілу ребер. Щоб забезпечити стабільну точність обробки, серія VP використовує дельта-структуру та має видатну конструкцію потоку сил, що забезпечує відмінні показники опору силі різання та плавну передачу сили.





Високо-швидкісна система переміщення

Вісь X/Y/Z використовує кульковий гвинт і лінійну напрямну для досягнення мети високошвидкісної подачі та має характеристики високої жорсткості, низького тертя та низького рівня шуму.

Серводвигун із прямим підключенням

Серводвигуни з’єднані безпосередньо з кульковими гвинтами за допомогою сталевих муфт без зазору, що забезпечує точність мікроподачі та має велику жорсткість на кручення.





Шпиндель з прямим приводом

Шпиндель із прямим приводом, який з’єднаний безпосередньо з двигуном, забезпечує високу точність, високу здатність до прискорення, низький рівень вібрації, тривалий термін використання та простий у обслуговуванні.

Система охолодження шпинделя

Контролюйте та контролюйте, щоб температура машини підтримувалася в певному діапазоні. Це обмежує підвищення температури в шпинделі та зменшує можливість термічної деформації.





Охолоджуюча рідина через шпиндель (CTS)

Охолоджуюча рідина подається з торця інструменту. Він обмежує температуру обробки та продовжує термін служби інструменту. Крім того, це також сприяє видаленню стружки при обробці глибоких отворів.

Безпека

Стандартно оснащений датчиками в тязі шпинделя для підтвердження ситуації затискання. Це дозволяє уникнути роботи машини в ситуаціях без інструменту або розтискання інструменту.





Автоматичний перемикач заводу

Функція автоматичної зміни високого/низького намотування дозволяє верстату зберігати високий крутний момент під час високошвидкісної обробки для кращої ефективності обробки.



Швидка зміна інструменту

Стабільний, точний і високошвидкісний дисковий інструментальний магазин
Час TT лише 2 секунди (ISO 10791-9)
Місткість інструменту 24 або 30 інструментів

Ємність інструменту

24 інструменти (стандарт)
30 інструментів (опція)



Зручне керування

Легке візуальне керування та щоденне обслуговування




Демонстрація різання

Вражаюча висока швидкість і стабільна продуктивність обробки





Робоча зона
Розмір столу, мм 1070x510
Максимальна вага деталі, кг 500
Хід по осі - X*Y*Z, мм 1020*510*600
Від торця шпинделя до столу, мм 100~700
Від пола до поверхні стола, мм 900
Шпиндель
Виконання вертикальний
Швидкість шпинделя, об/хв 10`000 | 15`000
Потужність приводу шпинделя, кВт 11/7,5 | 15/11/7,5
Хвостовик інструменту SK-40 | BBT-40
Інструментальний магазин
Кількість інструментів, шт 24 (30)
Діаметр інструмента, мм Ø75
Довжина інструмента, мм 300
Вага інструмента, кг 7
Двигуни по осях
Швидкий хід по осям - X*Y*Z, м/хв 36*36*36
Робоча подача, мм*хв 1~10`000
Привід по осям - X*Y*Z, кВт 1,8*1,8*3 [2,2*2,2*3]
Габарити та вага
Довжина×Ширина×Висота, мм 2280x2642x3010
Вага верстату, кг 5200

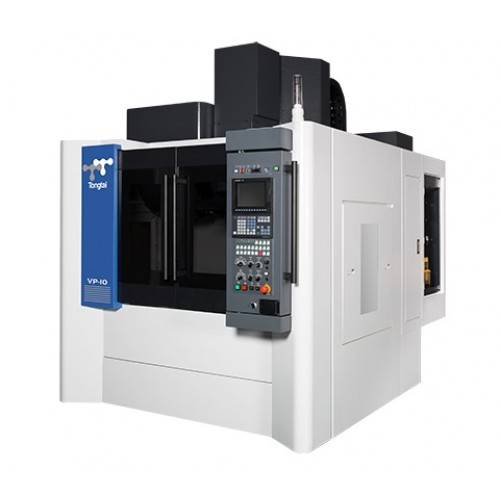

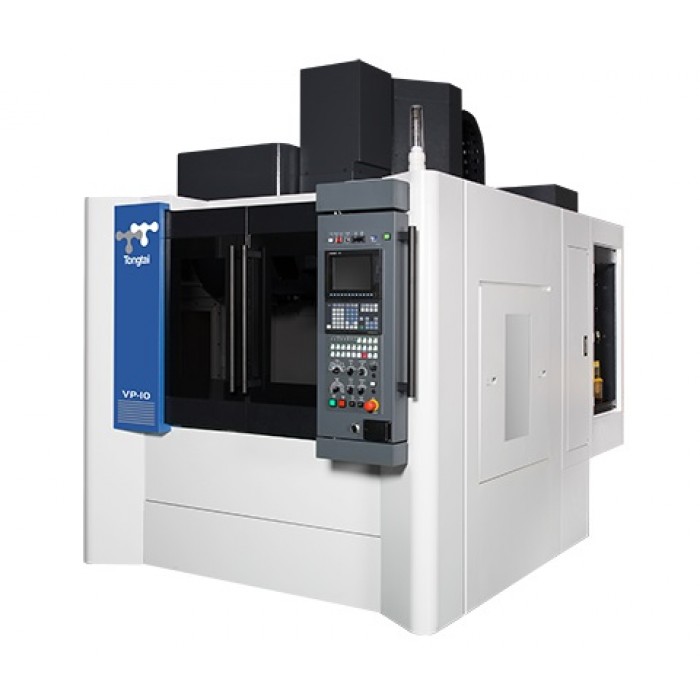

Стандартний вертикальний обробний центр - VP-10

  • Модель: VP-10
  • Наявність: Предзаказ
