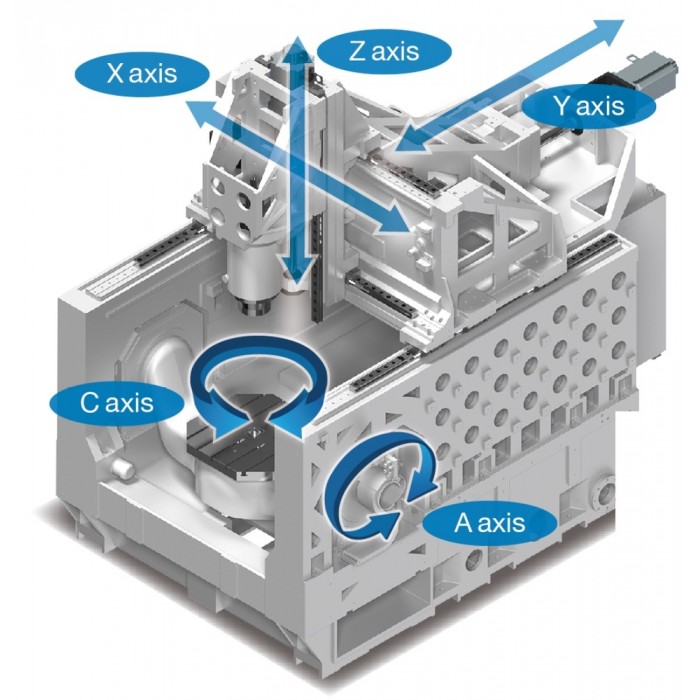

Конструкція портального типу, рухомі осі, що рухаються в центрі ваги, динамічні можливості значно покращені
5-осьова одночасна обробка може завершити складні процеси за один раз
Конструкція високої жорсткості із закритою конструкцією
Рух портального типу, 3-осьова швидкість подачі не впливатиме на вагу заготовки
Використовує шпиндель масляного повітряного змащування, забезпечує низьке нагрівання та тривалий термін служби

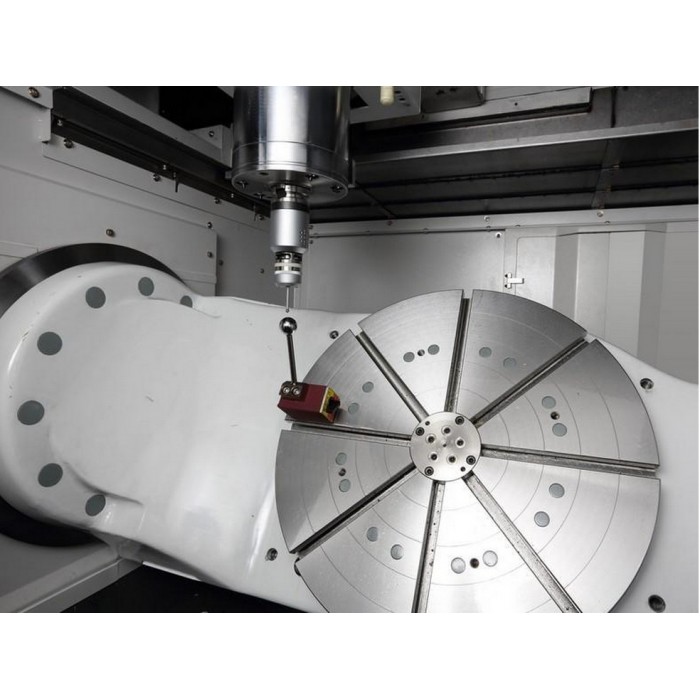

5-осьовий цапфовий стіл приводиться в рух кулачковим двигуном з роликовою передачею, що забезпечує нульовий люфт, низьке стирання, високу точність позиціонування та тривалий термін служби
| Робоча зона | |
| Розмір столу, мм | 500 Ø |
| Максимальна вага деталі, кг | 400 |
| Хід по осі - X*Y*Z, мм | 610*610*510 |
| Кут нахилу по осі A, град | +30°~-120° |
| Кут нахилу по осі C, град | ±360° |
| Дискретність осі A та C | 0,001° |
| Шпиндель | |
| Виконання | вертикальний 5-осьовий |
| Швидкість шпинделя, об/хв | 15`000 | 20`000 | 24`000 |
| Потужність приводу шпинделя, кВт | 40/40 | 40/30 | 42/35 |
| Хвостовик інструменту | SK-40 | BBT-40 | HSK-A63 |
| Інструментальний магазин | |
| Кількість інструментів, шт | 32 (40) |
| Діаметр інструмента, мм | Ø80 |
| Довжина інструмента, мм | 300 |
| Вага інструмента, кг | 8 |
| Двигуни по осях | |
| Швидкий хід по осям - X*Y*Z, м/хв | 48*48*48 |
| Швидкий хід по осям - A*C, м/хв | 50*100 |
| Робоча подача, мм*хв | 1~20`000 |
| Привід по осям - X*Y*Z, кВт | 6,5*8,6*8,6 [4,87*5,37*4,87] |
| Габарити та вага | |
| Довжина×Ширина×Висота, мм | 2100x4300x3225 |
| Вага верстату, кг | 13500 |

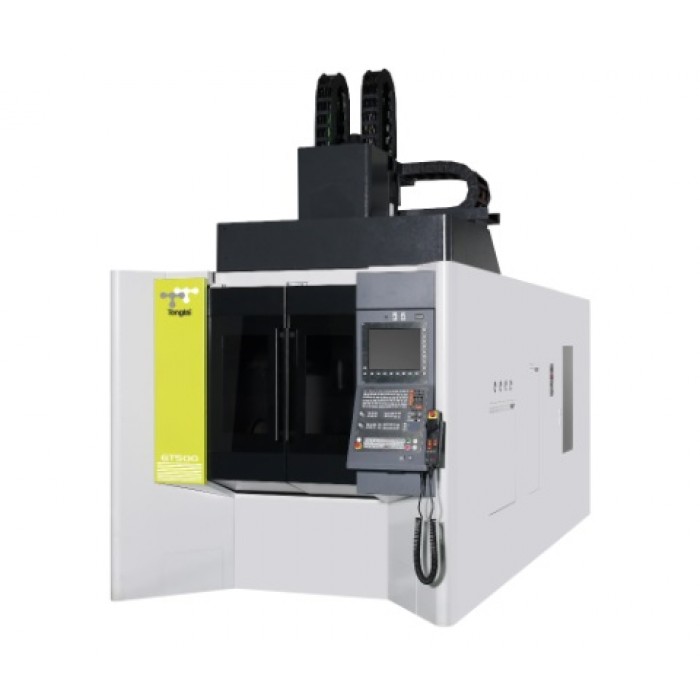

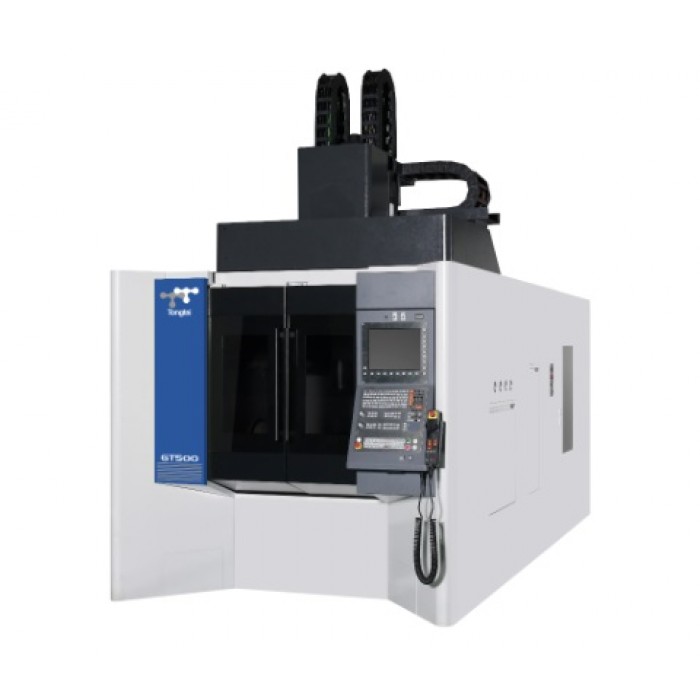

П'яти-осьовий обробний центр портального типу - GT-500
- Модель: GT-500
- Наявність: Предзаказ
