Високошвидкісний і високоточний 5-осьовий обробний центр з цапфовим столом
Висока жорсткість конструкції- Колонка з широким прольотом покращує жорсткість і здатність проти скручування. - Оптимізована конструкція колони прольоту покращує підтримку максимальної пропускної здатності для осі X.
Швидкий хід
|
|
|
Попередньо натягнутий і короткий ходовий кульковий гвинтКульковий гвинт по осі X/Y/Z має конструкцію з подвійними гайками з випередженням 10 мм, що має низьку похибку руху. Крім того, завдяки попередньому натягу кулькової гвинти він мінімізує вплив теплового подовження та підтримує стабільну точність при довготривалій обробці.
Лінійна напрямна роликового типу На трьох осях використовуються роликові напрямні діаметром 45 мм. Порівняно з кульковим типом, жорсткість покращена на 40%.
|

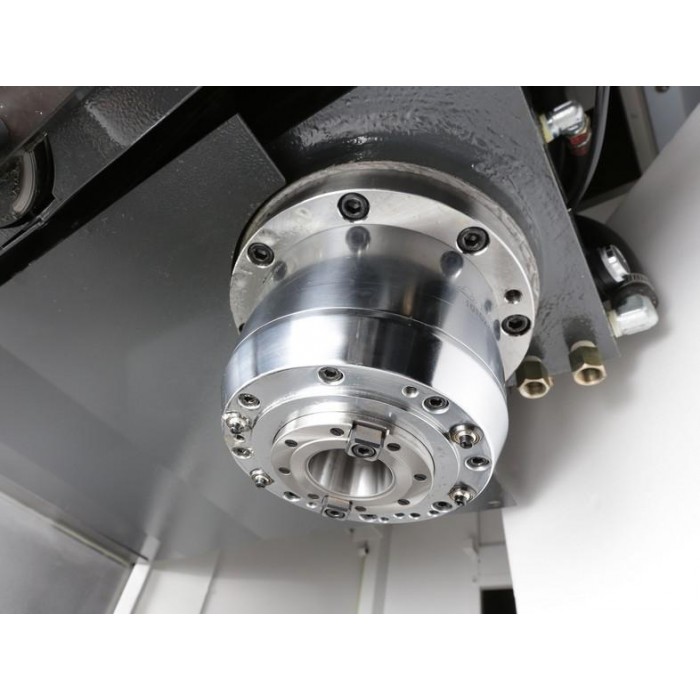

ШпиндельШпиндель CT-350 оснащений підшипниками з маслоповітряним змащенням і картриджем масляного охолодження. Це обмежує теплогенерацію та зменшує теплове розширення шпинделя. BBT-40 ДвоконтактнийДвоконтактний інструментотримач BBT оснащений для підвищення стабільності та якості обробки.
|
|
|
Поворотний стілТочність позиціонування, точність повторюваності, люфт і довговічність кулачкового механізму з роликовою передачею є кращою конструкцією, ніж черв’ячний механізм.
Оскільки поворотний стіл осі кондиціонера приводиться в рух роликовим кулачком із контактом обертання між роликом і кулачком, він може запускатися з нижчим крутним моментом. Висока точність гарантована при тривалому різанні у важких умовах. |
|
ATCКулачковий пристрій для зміни інструменту має вищу точність і менший шум. Крім того, стабільне затискання інструменту може забезпечити точність шпинделя та збільшити термін служби підшипника.
Місткість інструменту24 інструменти30 інструментів (опційно) 40 інструментів (опційно) |
Видатна операція
Серія CT-350 має багато зручних конструкцій, включаючи поворотну панель керування, відповідну доступність і централізоване керування пневматичним соленоїдом і мастильним насосом.

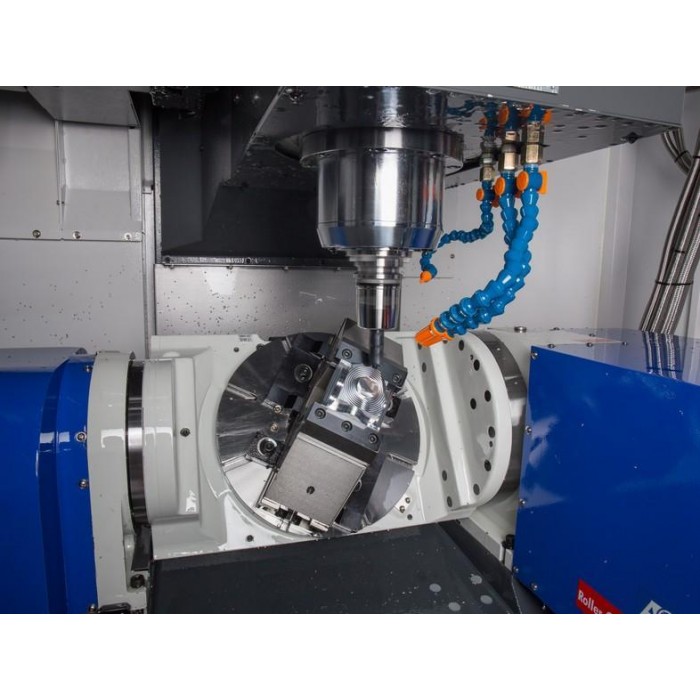

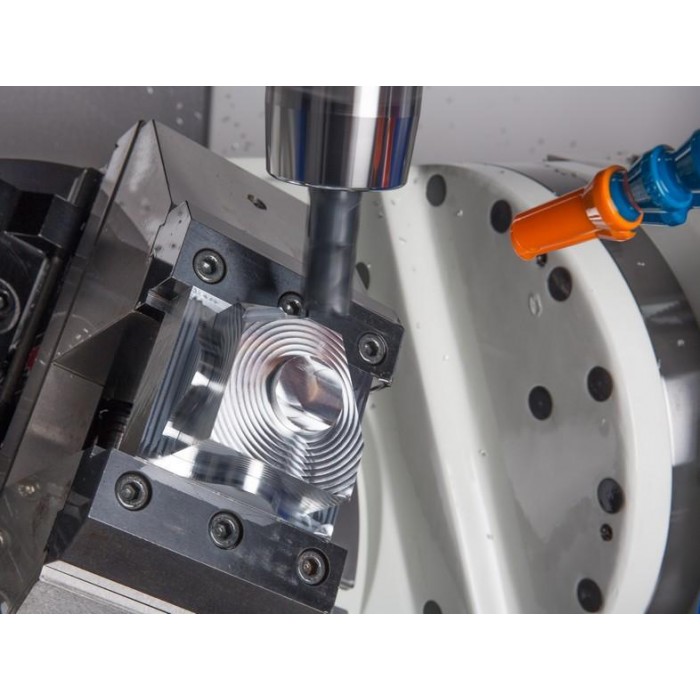

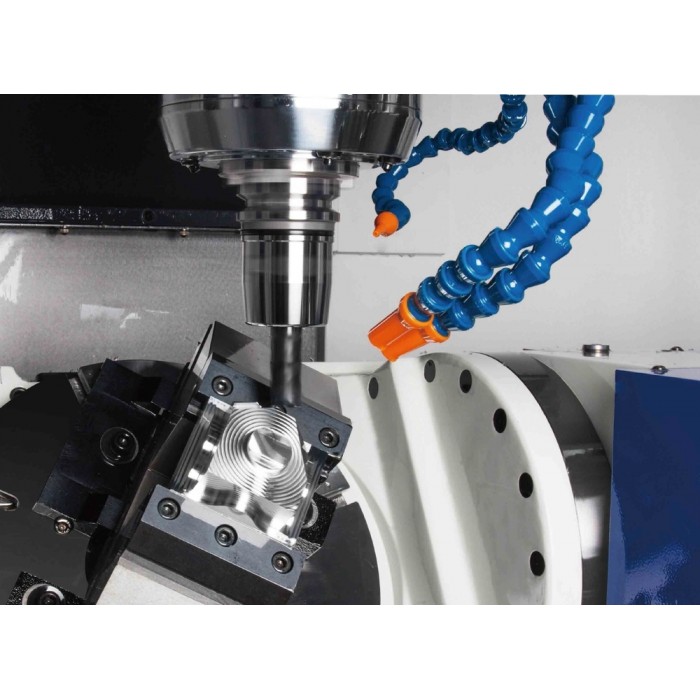

Серія CT-350 має здатність обробляти п’ять торців або синхронну п’ятиосьову обробку, що дозволяє оператору виконувати різноманітні завдання обробки на одному верстаті.
| Робоча зона | |
| Розмір столу, мм | 350 Ø |
| Максимальна вага деталі, кг | 200 |

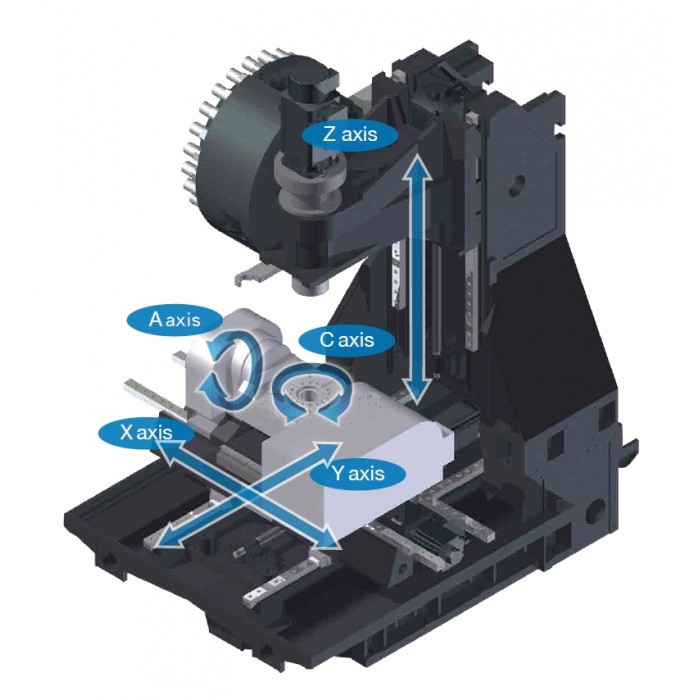

| Хід по осі - X*Y*Z, мм | 400*510*510 |
| Кут нахилу по осі A, град | +30°~-120° |
| Кут нахилу по осі C, град | ±360° |
| Дискретність осі A та C | 0,001° |
| Шпиндель | |
| Виконання | вертикальний 5-осьовий |
| Швидкість шпинделя, об/хв | 15`000 | 20`000 |
| Потужність приводу шпинделя, кВт | 11/15 | 40/30 |
| Хвостовик інструменту | SK-40 | BBT-40 | HSK-A63 |
| Інструментальний магазин | |
| Кількість інструментів, шт | 24 (30) (40) |
| Діаметр інструмента, мм | Ø76 |
| Довжина інструмента, мм | 300 |
| Вага інструмента, кг | 7 |
| Двигуни по осях | |
| Швидкий хід по осям - X*Y*Z, м/хв | 36*36*30 |
| Швидкий хід по осям - A*C, м/хв | 33*40 |
| Робоча подача, мм*хв | 1~20`000 |
| Привід по осям - X*Y*Z, кВт | 2,7*2,7*4 [3,3*3,3*4,87] |
| Габарити та вага | |
| Довжина×Ширина×Висота, мм | 2150x3104x3121 |
| Вага верстату, кг | 7000 |

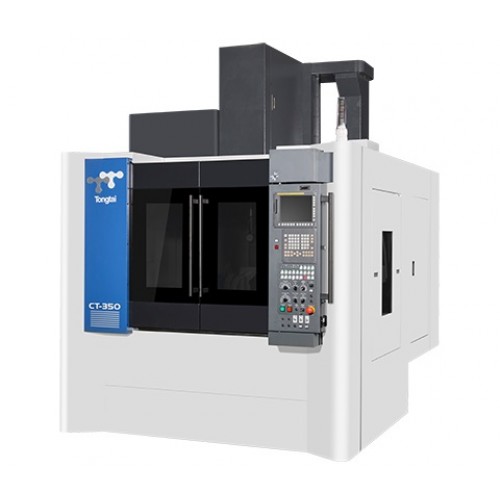

П'яти-осьовий обробний центр - CT-350
