Висока жорсткість конструкції

Конструкція з подвійними стінками та симетричною структурою використовується на рухомій колоні для покращення структурної жорсткості та зменшення похибок точності, викликаних термічним спотворенням.

Стільникова структура колони руху допомагає зменшити вагу на 25% і підвищити жорсткість на 20%.

Станина машини має триточкову опорну конструкцію, яка забезпечує стабільну установку машини та полегшує операторам налаштування машини.

Прискорення/Уповільнення

SH-4000(P): 1 G

SH-4500(P):0,8/1/1 G

SH-5000(P): 0,8/1/1 G

Швидкий хід

60/60/60 м/хв

Макс. розмір заготовки

SH-4000(P): Ø550×H800 мм

SH-4500(P): Ø630×H900 мм

SH-5000(P): Ø800×H1000 мм

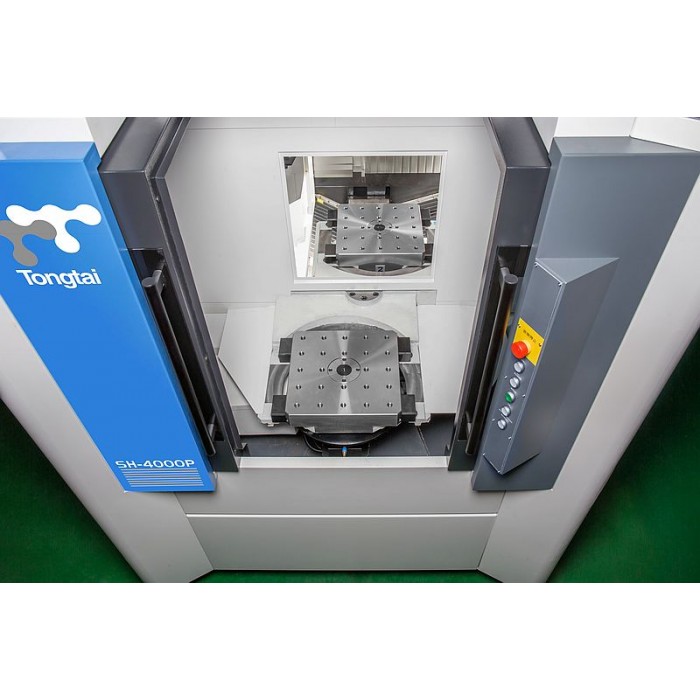

Обертова палета осі B

Оскільки обертовий піддон осі B приводиться в рух роликовим кулачком із контактом кочення між роликом і кулачком, він може запускатися з нижчим крутним моментом. Він підходить для високошвидкісного обертання та гарантує високу точність при тривалому різанні у важких умовах.

Високоточні позиціонуючі конуси з гідравлічним блокуючим пристроєм, що створює силу затиску 4,2 тонни для забезпечення стабільності столу під час обробки.

Автоматична зміна палет (APC)

Виходячи з міркувань тривалості циклу та вартості праці, APC доступний для вас.

Кулачковий пристрій, що приводиться в дію електродвигуном, використовується в системі APC. Він має такі переваги, як швидка зміна піддонів, менший шум і стабільна робота, оскільки на нього не впливає температура масла.

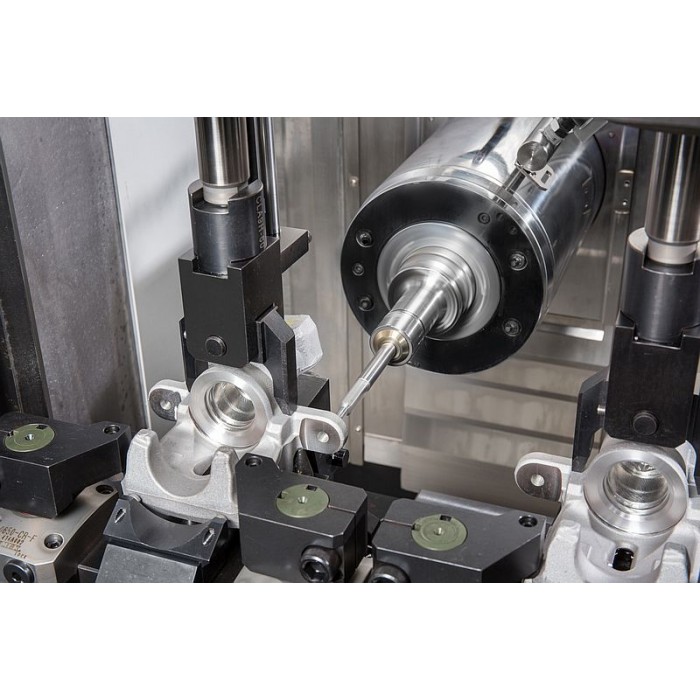

Шпиндель

Серія SH-4000 розроблена для обробки деталей з алюмінієвих сплавів. Для забезпечення відмінної продуктивності обробки деталей з алюмінієвого сплаву машина оснащена вбудованим шпинделем зі швидкістю 15 000 обертів на хвилину, який має потужність 18,5/26/37 кВт і крутний момент 95/171/250 Нм .

Охолоджуюча рідина через шпиндель

Система CTS підвищує ефективність утилізації стружки та продовжує термін служби інструменту за рахунок охолодження точки різання.

Тиск нагнітання: 20/50/70 бар.

Точність фільтрації: 40 мкм

Автоматична зміна інструменту (ATC)

Кулачковий механізм японського виробництва використовується на коробці передач ATC, яка має характеристики високої стабільності, високої міцності та швидкої зміни інструменту. Кільцевий магазин (40 інструментів) обладнаний для високошвидкісного індексування. Час переміщення наступного сусіднього інструменту становить 2,82с.

Транспортер стружки заднього типу

Обладнаний у стандартній комплектації інтегрований конвеєр стружки (ланцюговий і барабанний) має високу ефективність утилізації стружки для різних матеріалів і розмірів стружки.

Утилізація стружки

Широко нахилений листовий метал із центральним пристроєм для видалення стружки дозволяє ефективно видаляти стружку.
