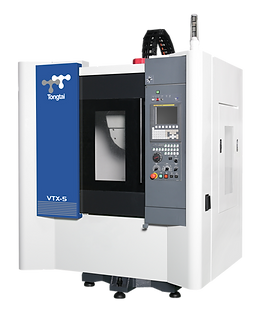

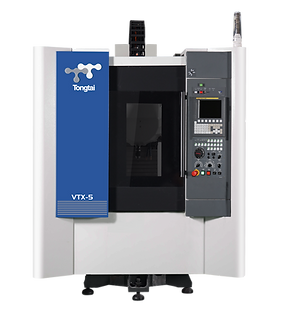

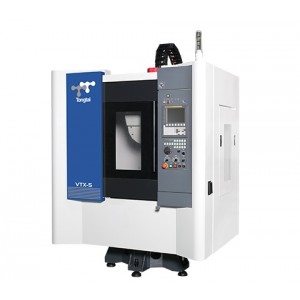

Вертикальний свердлильно-різьбонарізний обробний центр серії VTX, EZ

Компактний, але потужний

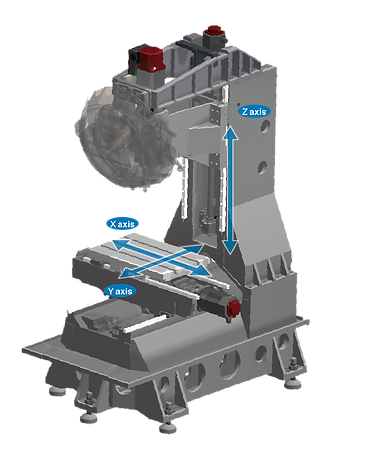

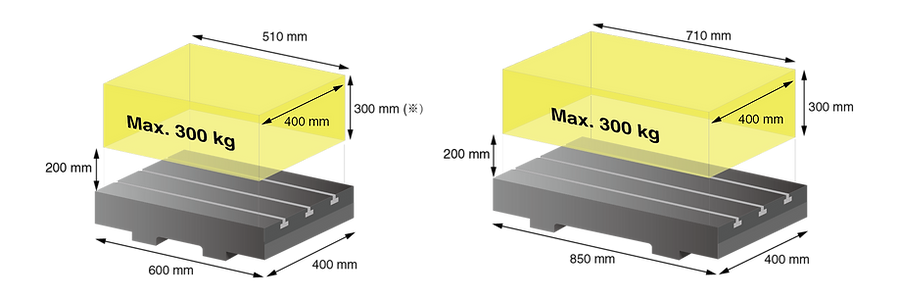

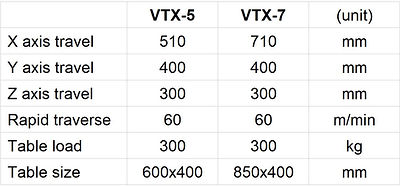

Висока жорсткість конструкції Конструкція машини оптимізована за допомогою аналізу кінцевих елементів (FEA), а колона має структуру А-типу, що забезпечує виняткову динамічну стабільність машини. Висока швидкість Прискорений хід трьох осей досягає 60 м/хв, а прискорення досягає 1G. Стіл Тонко відшліфована поверхня столу з відмінною рівністю. ※Максимальне навантаження 300 кг



	Лінійна напрямна роликового типу Використовуйте роликові напрямні для покращення стабільності. Порівняно з кульковою напрямною, роликова напрямна має кращу жорсткість, щоб мінімізувати можливу деформацію, спричинену механічною обробкою з великим навантаженням.
Двигун шпинделя з високим крутним моментом Максимальний крутний момент досягає 82 Н·м, що дозволяє конкурувати з обробними центрами великих розмірів. Крім того, його швидкий хід по трьох осях також сприяє ефективності виробництва.
	Шпиндель високої жорсткості - Макс. 12 000 об/хв - ББТ-30

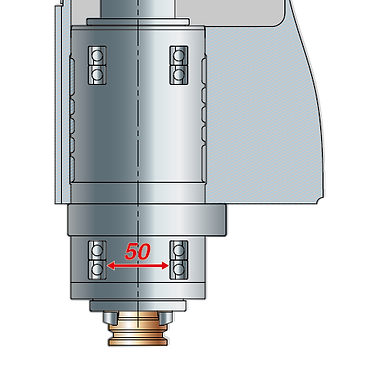

Конструкція з довгим шиєм дозволяє уникнути перешкод у машині та дозволяє верстату обробляти складні заготовки. Внутрішній діаметр підшипника шпинделя досягає 50 мм, що покращує радіальну жорсткість і перевищує потужність свердлильного верстата, а також задовольняє потреби фрезерування та нарізання різьби.

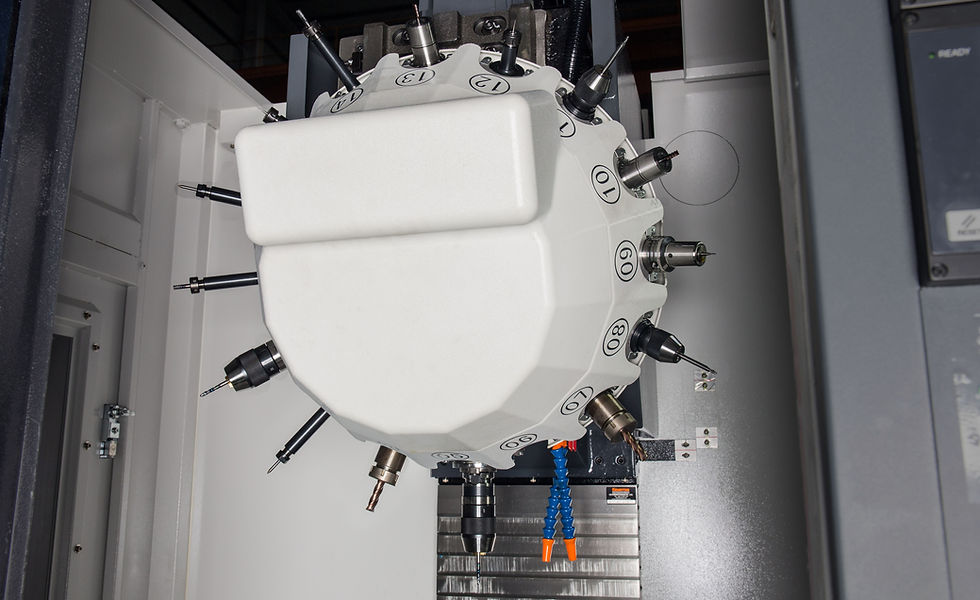

	Висока швидкість зміни інструменту Високошвидкісний серводвигун приводить в рух інструментальний магазин, час кожного індексування становить лише 0,2 секунди. Крім того, ATC кулачкового типу забезпечує стабільну зміну інструменту та час TT лише 1,2 секунди.

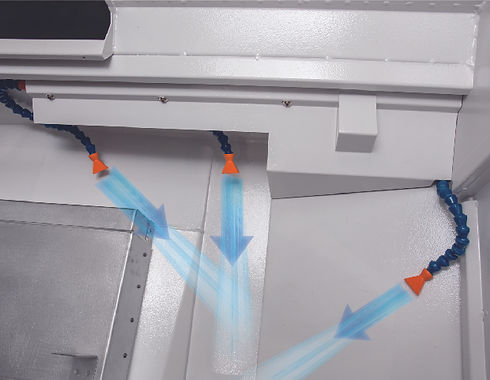

Ефективна утилізація стружки Похила металева пластина для видалення стружки може працювати з системою промивання станини верстата, вона забезпечує видатну ефективність видалення стружки під час обробки.



Демонстрація різання

Незалежно від свердління, намотування на стрічку, торцевого або торцевого фрезерування, ви будете вражати його швидкістю подачі та крутним моментом. Серія VTX може стати вашим найкращим партнером у обробці.
