Багатофункціональний токарний центр з Y віссю серії TD
TD-1500Y Багатофункціональний токарний центр з Y віссю
Застосовує револьверну головку з однією потужністю для токарної та фрезерної обробкиКонструкція тока..
TD-2000Y Багатофункціональний токарний центр з Y віссю
Застосовує револьверну головку з однією потужністю для токарної та фрезерної обробкиКонструкція тока..

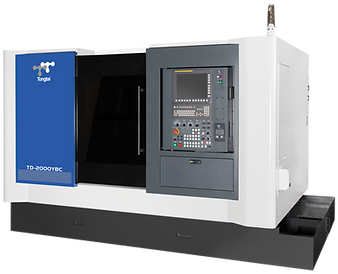

TD-2000YBC Багатофункціональний токарний центр з Y віссю та протишпинделем
Застосовує револьверну головку з однією потужністю для токарної та фрезерної обробкиКонструкція тока..
TD-2500Y Багатофункціональний токарний центр з Y віссю
Застосовує револьверну головку з однією потужністю для токарної та фрезерної обробкиКонструкція тока..
TD-2500YBC Багатофункціональний токарний центр з Y віссю та протишпинделем
Застосовує револьверну головку з однією потужністю для токарної та фрезерної обробкиКонструкція тока..

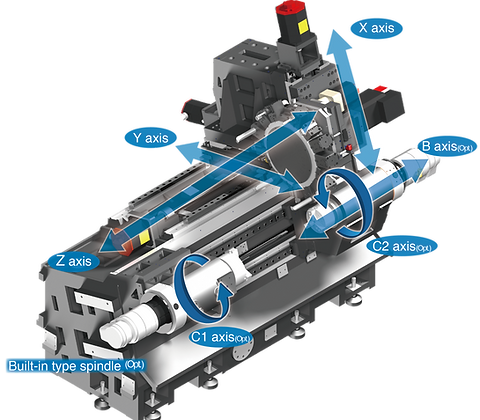

Оснащений віссю Y і револьверною головкою для надзвичайних багатозадачних завдань
|
|

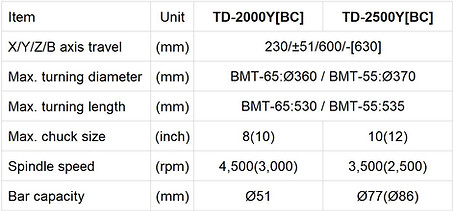

Робоча зона
Швидкий хід
|
|
|

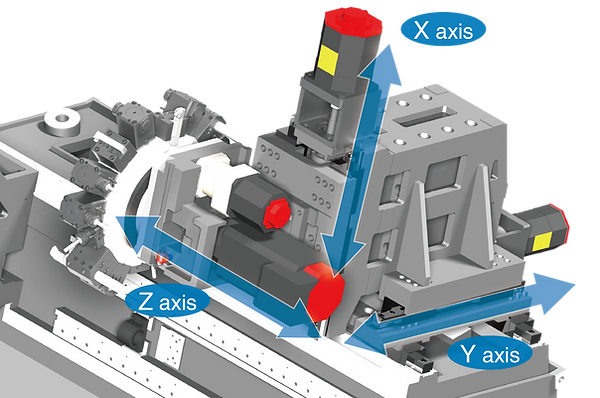

Лінійна структура осі YСерія TD має симетричну конструкцію сідла, осі X/Y/Z перпендикулярні одна одній із реальною лінійною віссю Y. Це дозволяє сервокомпенсацію на кожній осі для оптимізації точності позиціонування. |

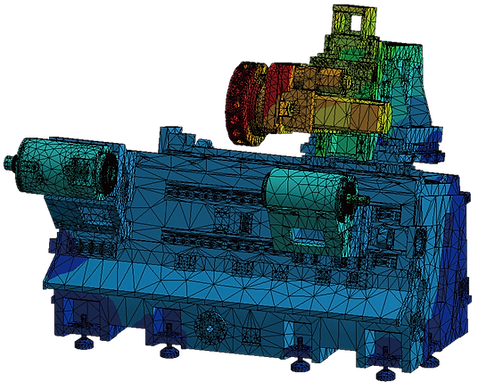

Надійна конструкціяВсі компоненти виготовлені з високоякісного чавуну. Завдяки чудовому дизайну структура здатна зменшити вплив спотворення та вібрації. Крім того, за допомогою аналізу кінцевих елементів (FEA) конструкція вдосконалена та може задовольнити вимоги високої динамічної жорсткості та стабільності. |
|
ШпиндельШпиндель високої жорсткості! Максимальний діаметр підшипника шпинделя досягає Ø130 мм. |
Діаметр підшипника головного шпинделя
TD-2000Y[BC]: Ø100 мм
TD-2500Y[BC]: Ø120/Ø130 мм

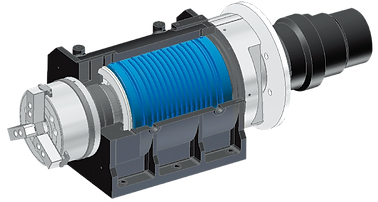

Протишпиндель
Діаметр підшипника: Ø90 мм
Розмір патрона: 6"
Макс. швидкість обертання шпинделя: 5000 обертів за хвилину
Спосіб водіння: двигун вбудованого типу
|
|
Вісь CS шпинделя/субшпинделя з гальмівним блокомВісь CS повертається поворотним датчиком із функцією багатоточкового позиціонування. Мінімальний крок індексації 0,001 градуса дозволяє виконувати різні потреби обробки під різними кутами. |
Підшпиндельний охолоджувачЗавдяки синхронному контролю температури охолоджувач шпинделя запобігає тепловому спотворенню підшпинделя. Це забезпечує високу точність обробки для тривалої експлуатації. |
|

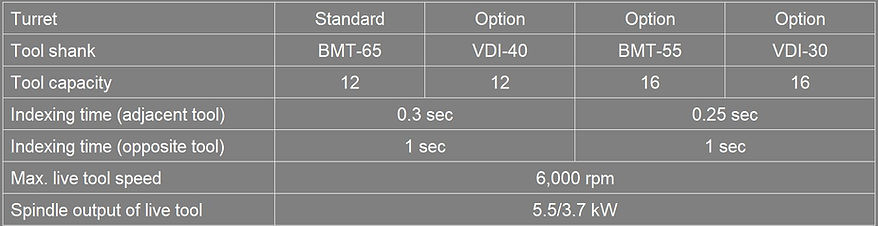

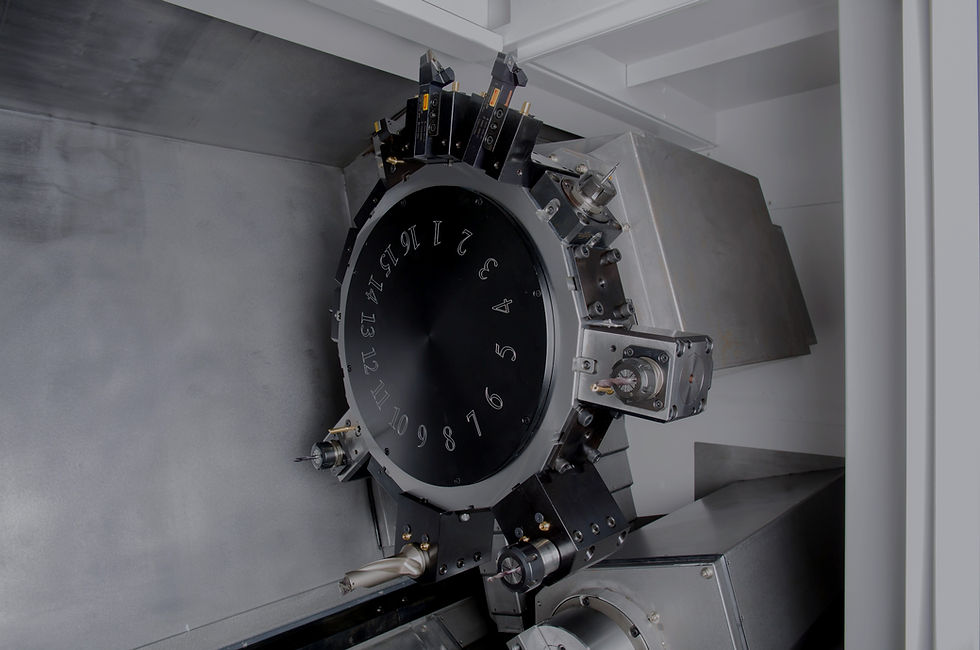

Турель / Револьверна головка
Серія TD — це багатозадачний токарний центр з однією револьверною головкою, яка стандартно оснащена 12 інструментальними станціями та лінійною віссю Y для фрезерування. Крім того, для потреб клієнта також доступна револьверна головка з 16 інструментальними станціями для більш складного процесу обробки.

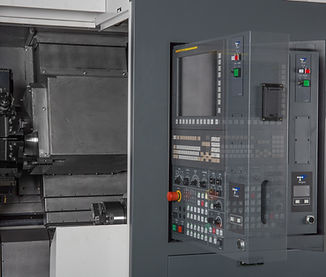

Видатна операція

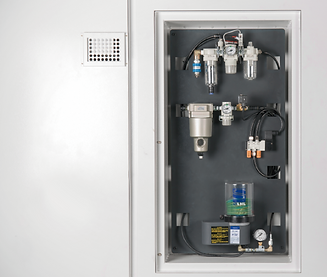

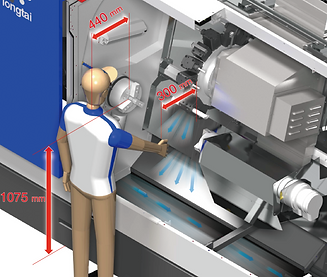

Серія TD має багато зручних конструкцій, включаючи поворотну панель керування, відповідну доступність і централізоване керування пневматичним соленоїдом і мастильним насосом.
Доступні різні аксесуари
Включає розвантажувальні блоки, конвеєри, пристрої для презентації інструментів, маслозйомники та колектори масляного туману. Якщо у вас є інші запити, зв’яжіться з нами для отримання додаткової інформації.

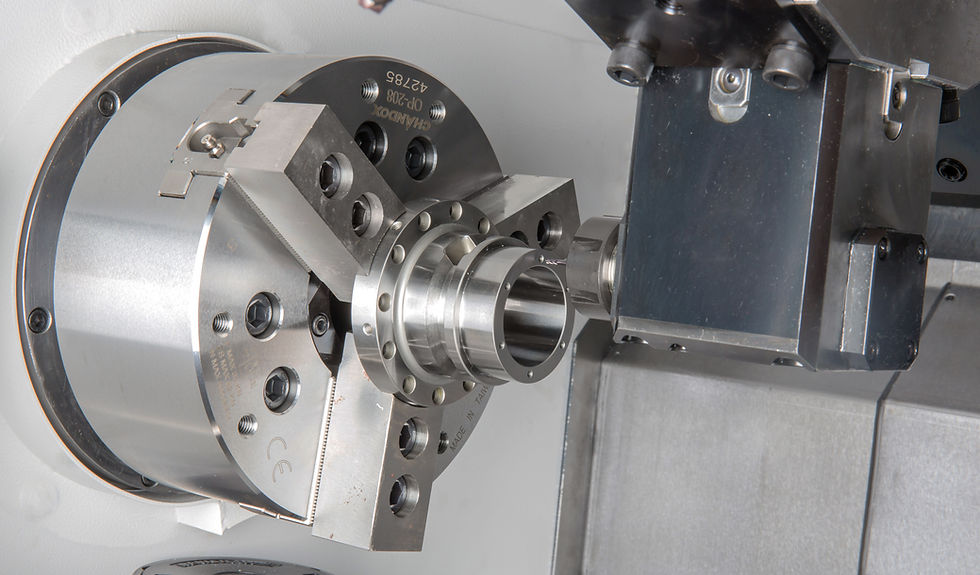

Демонстрація різання
Серія TD стандартно оснащена віссю Y і силовою револьверною головкою, що дозволяє виконувати різні завдання обробки на одному верстаті.
