PCB свердлильний верстат з ЧПК для друкованих плат

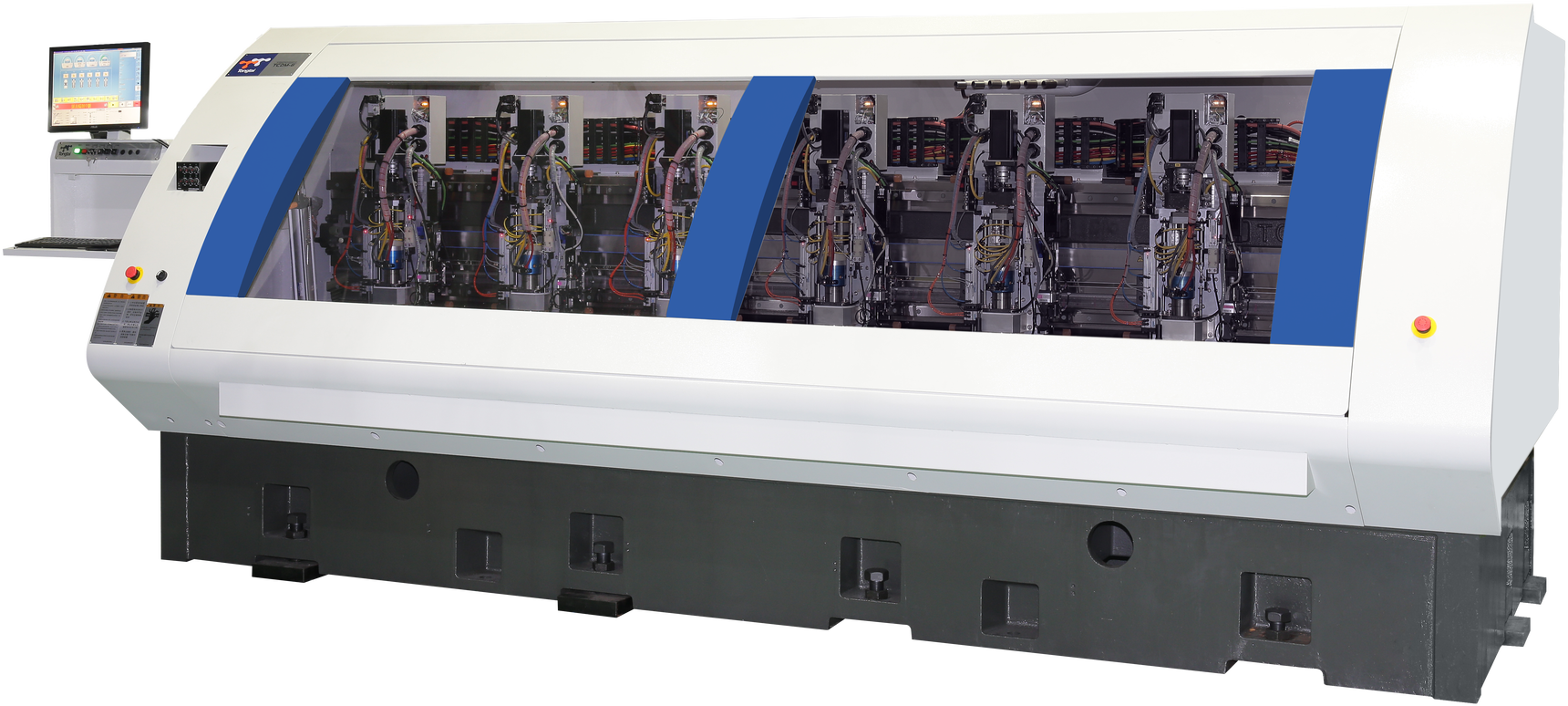

Серія TCDM (багатоступеневий свердлильний верстат для друкованих плат з незалежною системою компенсації ПЗЗ)

Осі X, Y, Z контролюються незалежно, а система технічного зору CCD використовується для компенсації обертання та масштабування пластини.

Вісь X, Y використовує лінійні двигуни з високоточною лінійною шкалою, вона також може підтримувати функції перекидного свердління (опціонально) для багатошарових друкованих плат HCL та свердління невеликих отворів.

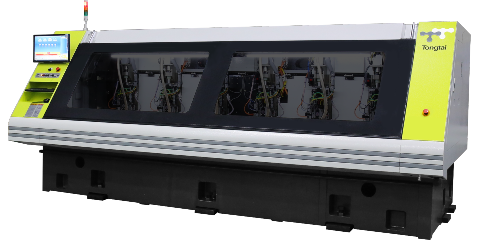

Серія TDL (свердлильний верстат з ЧПУ для друкованих плат з лінійними двигунами)

Свердлильні верстати з ЧПУ з лінійним двигуном Tongtai (серія TDL) забезпечують кращу, стабільнішу точність і відмінну ефективність свердління друкованих плат. Серія TDL з 1 до 6 станцій призначена для різних виробничих ліній, таких як дрібносерійне та масове виробництво. Крім того, система CCD-камери з функцією компенсації призначена для високоточного свердління друкованих плат.

Досяжна обробка включає: Свердління несучої плати ABF (оснащене шпинделями зі швидкістю обертання 350 000 об/хв); свердління з контролем глибини; перекидне свердління для друкованих плат HLC; система CCD-камери з функцією компенсації; і свердління отворів для 3C-продуктів.

Швидкість обертання шпинделя регулюється (160 000; 200 000; 300 000; 350 000), щоб повністю задовольнити різноманітні потреби будь-яких типів друкованих плат.

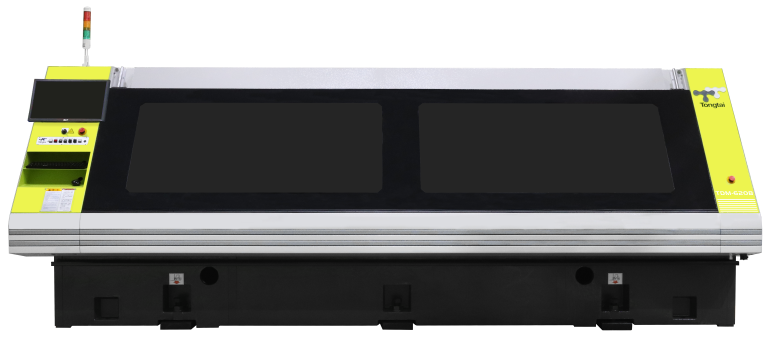

Серія TDM (свердлильний верстат з ЧПУ для друкованих плат)

Свердлильний верстат з ЧПУ серії TDM з кульково-гвинтовою системою подачі розроблений відповідно до вимог високоточної обробки, а конструкція верстата виготовлена з високоякісного чавуну. Конструкція верстата оптимізована за допомогою CAE для досягнення високої жорсткості верстатної системи та стабільної обробки. В цілому, краща стабільність точності та ефективність обробки під час свердління друкованих плат забезпечується моделями з 1-6 осями.

Швидкість обертання шпинделя можна вибрати (160 000 або 200 000 об/хв), щоб відповідати потребам різних типів друкованих плат.

Опціональна функція контролю глибини забезпечує точність глибини свердління під час сліпого свердління та обробки матеріалів з нерівномірною товщиною.

Опціональний Tongtai TLMPCB дозволяє бачити проблеми в реальному часі, вирішувати проблеми та підвищувати ефективність, щоб забезпечити доступність обладнання та безперебійне виробництво!
