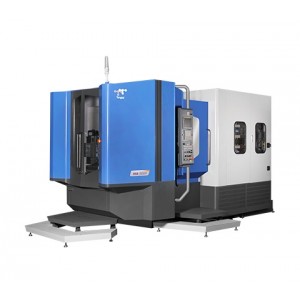

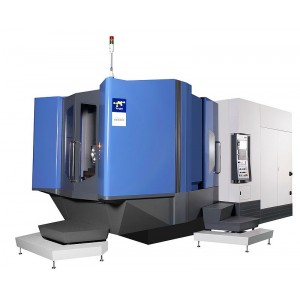

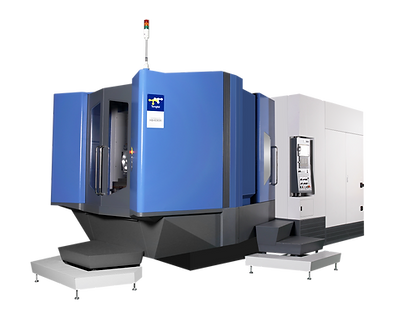

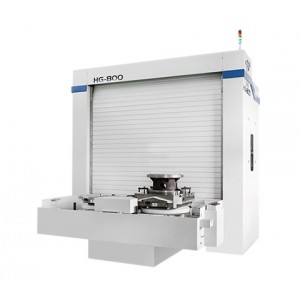

Горизонтальний обробний центр з двома палетами серії HA, HB, HG

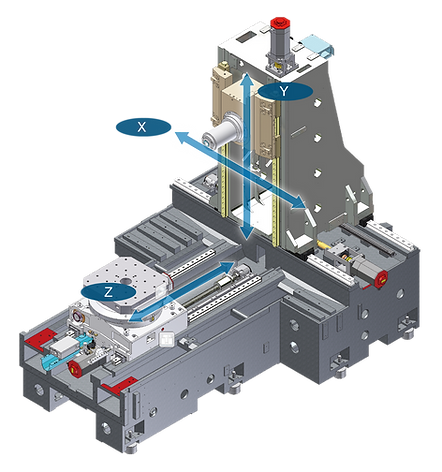

Висока жорсткість конструкції

Колона з двошаровою конструкцією стінки

Три осі мають роликову напрямну високої жорсткості

Завдяки аналізу кінцевих елементів (FEA), щоб забезпечити структуру машини для визначення особливостей високої динамічної жорсткості та стабільності при високій швидкості

подачі.

Прискорення/Уповільнення

HB-500II: 0,7/0,7/0,7 G

HB-630II: 0,36/0,7/0,7 G

HB-800II: 0,4/0,6/0,4 G

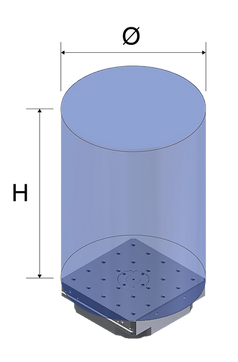

Макс. розмір заготовки

HB-500II: Ø900×H900 мм

HB-630II：Ø1100×H1100 мм

HB-800II: Ø1300×H1250 мм

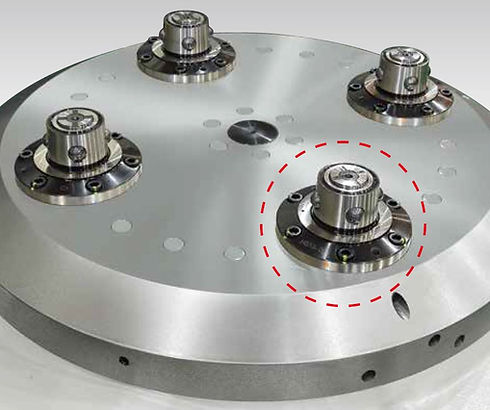

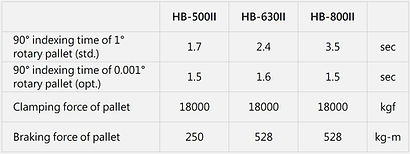

Ротаційний піддон осі B

Високоточні позиціонуючі конуси з гідравлічним фіксатором створюють 18 тонн затискної сили для забезпечення стабільності столу під час обробки

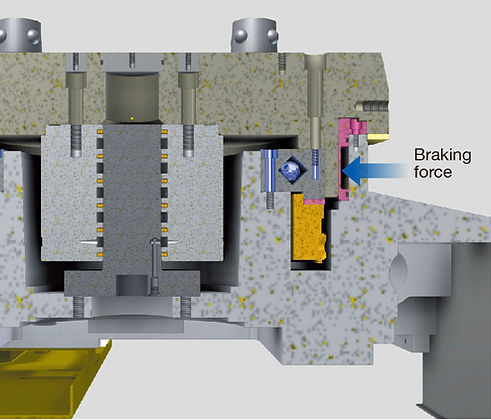

Повноокружна гідравлічна гальмівна система (для індексації NC 0,001°)

Повноокружна гідравлічна гальмівна система використовує тиск масла для синхронного блокування всього диска. Завдяки великій площі фіксації він має високу жорсткість і може витримувати важке різання.

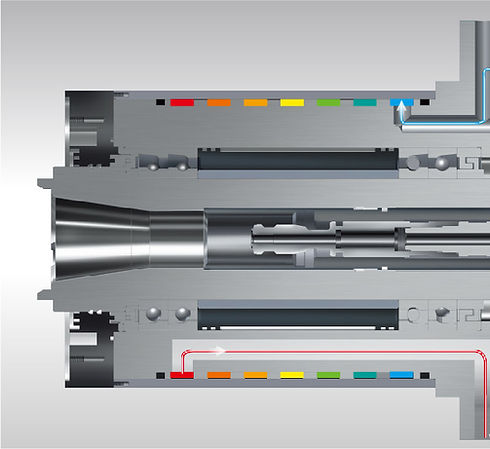

Вбудований шпиндель

Керамічні підшипники діаметром Ø100 мм вирівнюються на стандартному вбудованому шпинделі серії HB зі швидкістю 10 000 об/хв. Охолоджена охолоджуюча рідина рециркулює через картридж шпинделя, а стиснене повітря подається в двигун для охолодження. Він створює крутний момент 420 Н·м при 500 об/хв, особливо підходить для важкого різання чавуну або сталі.

Макс. швидкість обертання шпинделя: 10000 об/хв

Потужність двигуна шпинделя: 30/25 кВт

Вихідний крутний момент: 420/350/238 Н·м (25%ED/10хв.продовж.)

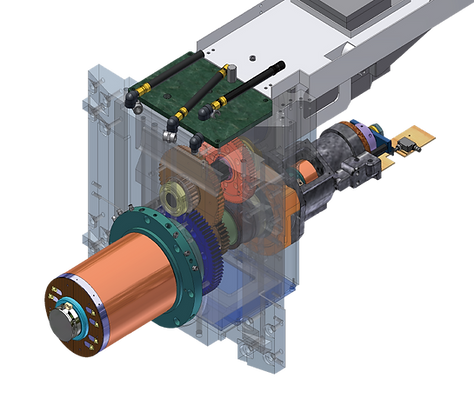

Шпиндель з високим крутним моментом і коробкою передач (HB-630II/HB-800II)

Використовує високоякісні передачі для високої

ефективності трансмісії. Двоступінчаста коробка передач може створювати

крутний момент понад 1000 Н·м при 200 об/хв, особливо

підходить для твердих матеріалів і великих деталей.

Макс. швидкість шпинделя : 6000 об/хв

Потужність двигуна шпинделя : 22/18,5 кВт

Вихідний крутний момент : 1050/883 Н·м (30хв.S3,60%/продовж.)

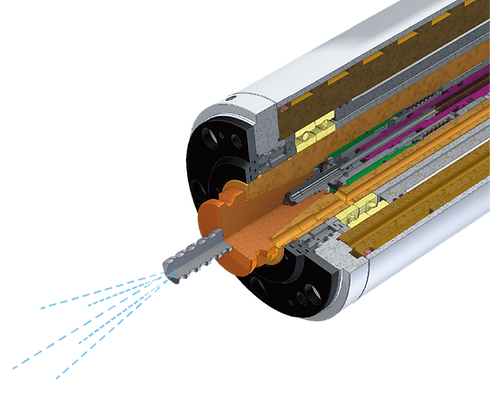

Охолоджуюча рідина через шпиндель (CTS)

Система CTS підвищує ефективність видалення стружки та продовжує термін служби інструменту завдяки охолодженню його точки різання.

Тиск нагнітання: 20/40/70 бар (2,0/4,0/7,0 МПа)

Точність фільтрації: 40 мкм

Автоматична зміна палет (APC)

Новітній гідравлічний привод APC покращує динамічну жорсткість і оптимізує налаштування ПЛК. За умови максимального навантаження з обох сторін час обміну різко зменшується.

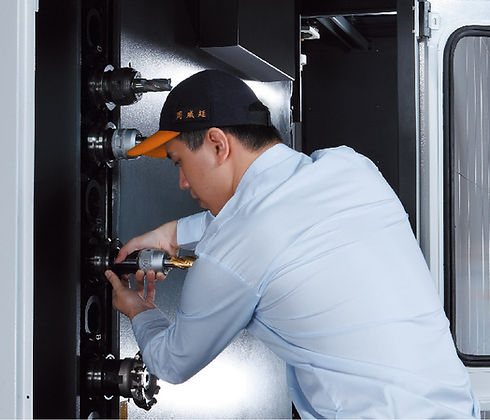

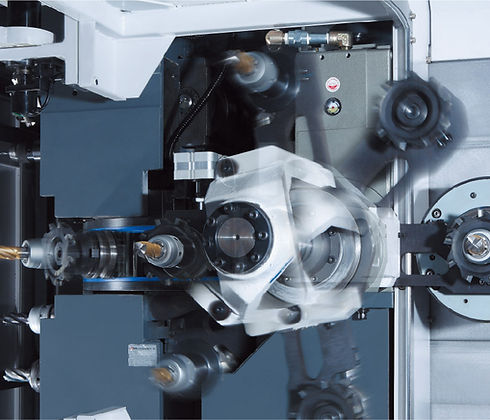

Автоматична зміна інструменту (ATC)

Оснащений японським кулачковим типом ATC.

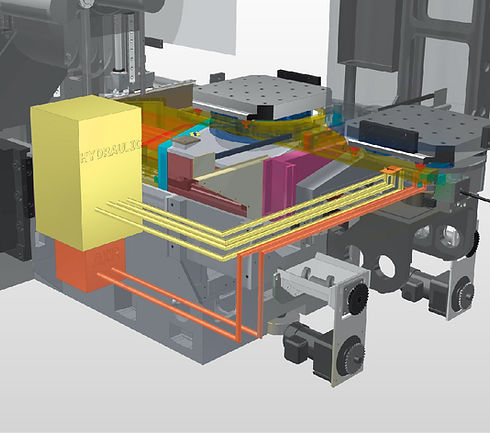

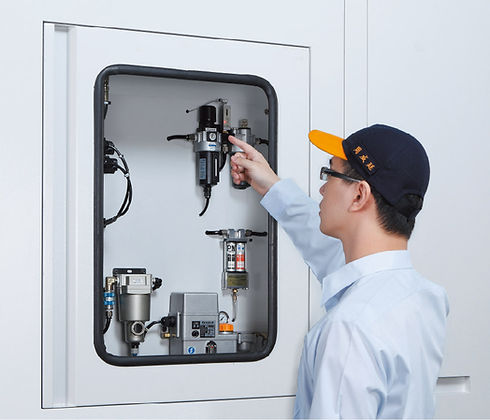

Гідравлічне та пневматичне живлення для пристосування та кріплення (опціонально)

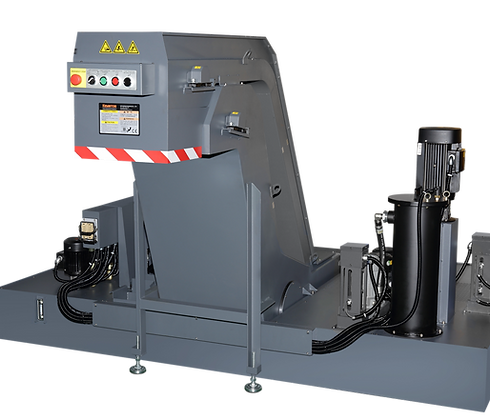

Транспортер стружки заднього типу
